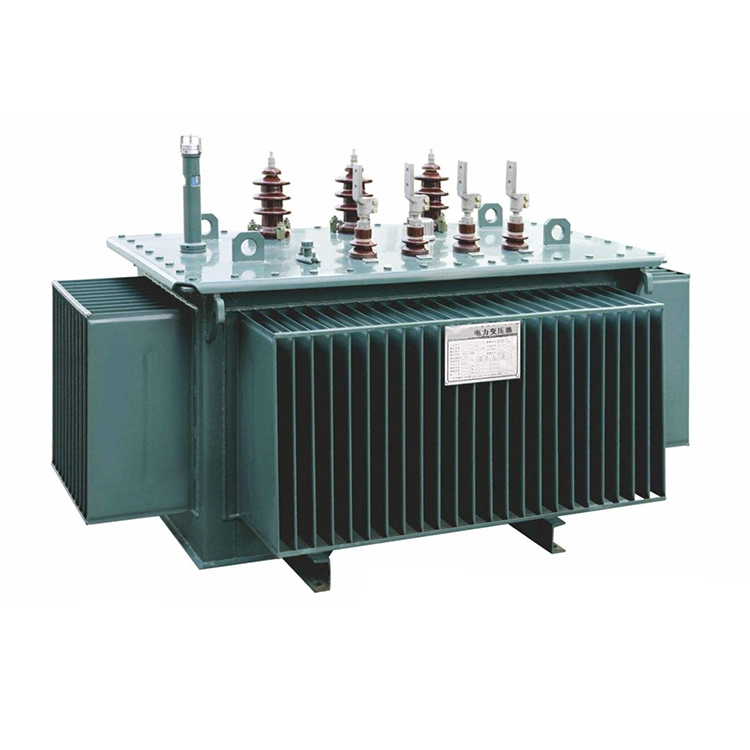

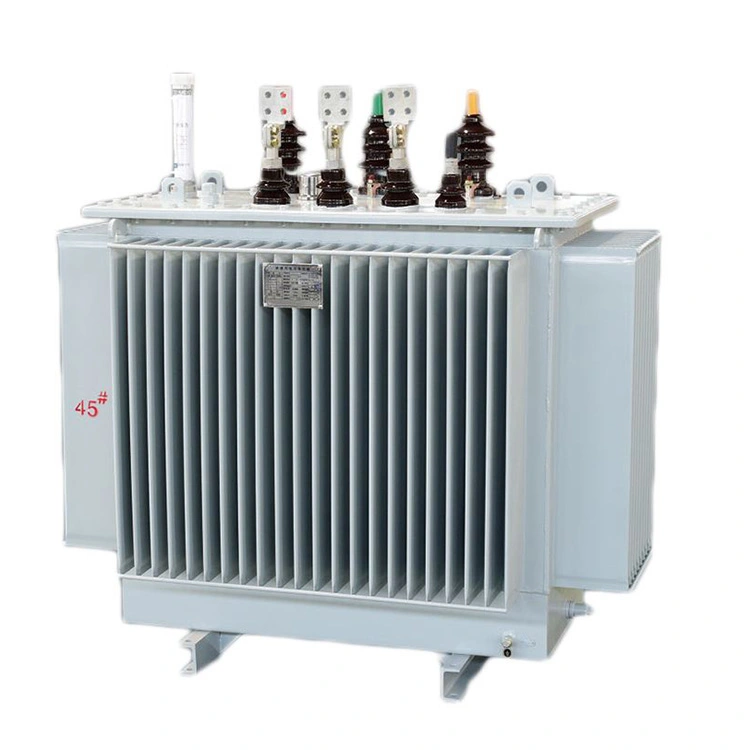

Máy biến áp tăng áp 400v đến 11kv 500kva

Vỏ máy biến áp tăng áp 400v đến 11kv 500kva được làm bằng thép cán nguội hoặc thép không gỉ chất lượng cao. Các bộ phận quan trọng được hàn tự động bằng thiết bị tiên tiến và sau đó được kiểm tra bằng công nghệ laser để đảm bảo mối hàn chặt chẽ và loại bỏ nguy cơ rò rỉ dầu. Sau khi trải qua quá trình xử lý mạ kẽm nhúng nóng nghiêm ngặt, lớp phủ có khả năng chống ăn mòn mạnh và có thể bảo vệ hiệu quả chống lại sự xói mòn của gió và mưa, sương muối và ô nhiễm công nghiệp. Thiết kế kín hoàn toàn của nó cách ly hoàn toàn lõi biến áp tăng áp 500kva 400v đến 11kv với không khí bên ngoài. Điều này không chỉ cho phép vận hành không cần bảo trì mà còn làm chậm đáng kể sự lão hóa của vật liệu cách nhiệt.

Bằng cách sử dụng lá đồng để cuộn dây điện áp thấp và cấu trúc lõi sắt nhiều lớp có độ chính xác cao, cuộn dây của máy biến áp tăng áp 500kva 400v đến 11kv được thiết kế cực kỳ chắc chắn, có khả năng chống lại hiệu quả các lực điện động hướng tâm và hướng trục cực lớn sinh ra trong khi đoản mạch, nhờ đó đảm bảo rằng cuộn dây không bị biến dạng hoặc hư hỏng. Máy biến áp tăng áp cực 500kva 400v đến 11kv này trải qua các cuộc kiểm tra ngắn mạch nghiêm ngặt theo các tiêu chuẩn quốc tế như IEEE. Chúng tôi có thể cung cấp các báo cáo thử nghiệm tương ứng để chứng minh khả năng hoạt động của sản phẩm trong các điều kiện khắc nghiệt.

Thông số kỹ thuật:

Câu hỏi: Khi tăng nguồn điện áp thấp 400V lên 11kV để kết nối lưới hoặc truyền tải đường dài, máy biến áp tăng áp cực 400v lên 11kv 500kva sẽ được chọn. Những yếu tố kỹ thuật nào cần được quan tâm bao gồm dải điều chỉnh điện áp, nhóm kết nối, điện áp trở kháng, mức cách điện?

Trả lời: Đối với máy biến áp tăng áp cực 400v đến 11kv 500kva, các yếu tố kỹ thuật chính như sau: Phạm vi khuyến nghị để điều chỉnh điện áp là không điều chỉnh điện áp tải ± 2×2,5% ở phía điện áp cao để bù cho sự dao động điện áp ở phía điện áp thấp. Nhóm kết nối nên được chọn là Dyn11, sử dụng cuộn dây tam giác để triệt tiêu sóng hài và cuộn dây hình sao để nối đất điểm trung tính. Tiêu chuẩn điện áp trở kháng là 4%, có thể cân bằng điện áp rơi và dòng điện sự cố. Về mức độ cách điện, phía cao áp phải đáp ứng 35kV đối với tần số bình thường và 75kV đối với xung sét. Khoảng cách đường rò ngoài trời không được nhỏ hơn 275mm để đảm bảo vận hành an toàn trong môi trường ô nhiễm và có sét đánh.

Các bộ phận chính của máy biến áp gắn cực

Loại gắn phía trước LV DB

Phần cứng đường cực

Máy biến áp gắn cực

Kiểu lắp bên LV DB

Thiết bị sản xuất

Máy cuộn giấy bạc

Đơn vị đổ dầu

Lò biến áp và bộ phận đúc

Lò biến áp

Trung tâm xét nghiệm

Máy biến áp đang chế biến

Máy biến áp đang sấy

Máy biến áp trong cuộn dây 2

Máy biến áp trong cuộn dây

Máy biến áp đang được lắp ráp
