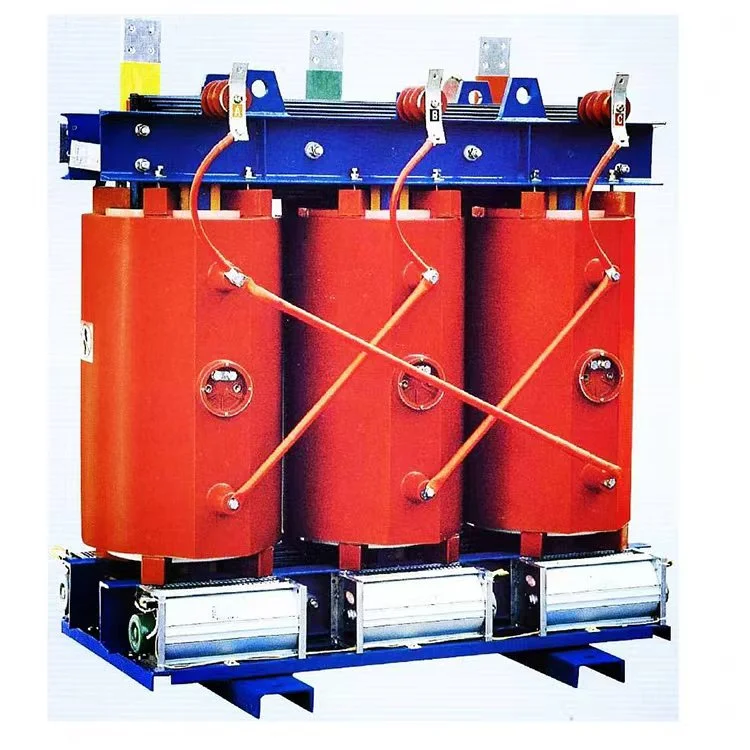

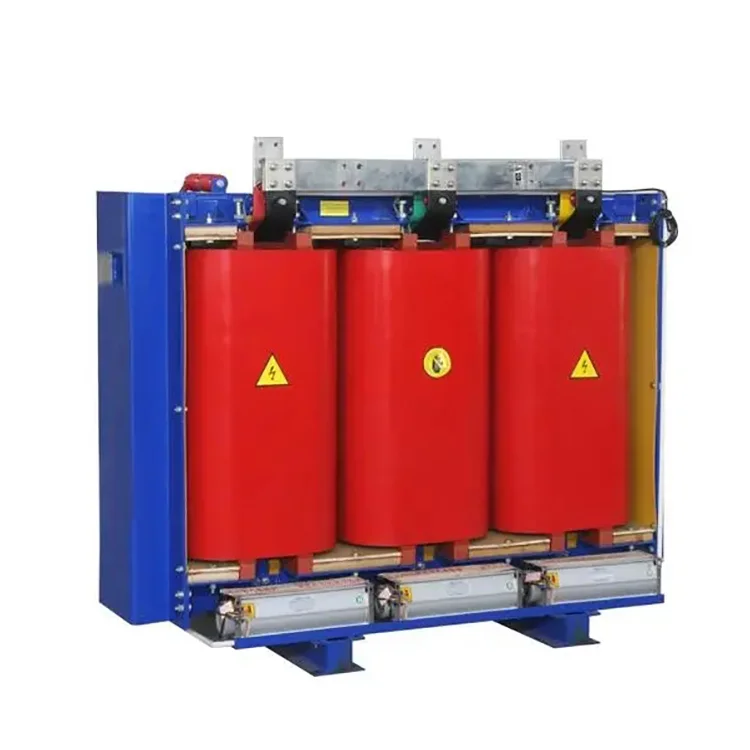

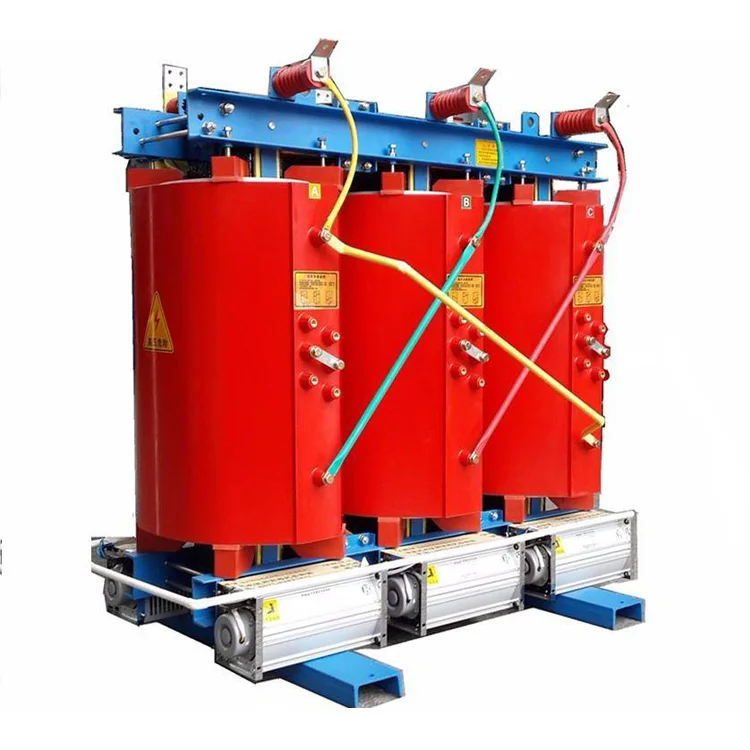

Máy biến áp loại khô 2500 KVA 11 đến 0,4 KV

Máy biến áp loại khô 2500 kVA 11 đến 0,4 kV chủ yếu bao gồm các bộ phận sau: lõi máy biến áp, cuộn dây máy biến áp, cách điện máy biến áp, dây dẫn máy biến áp, thiết bị làm mát máy biến áp và thiết bị đo nhiệt độ.

cuộn dây

Cuộn dây máy biến áp loại khô 2500 kVA 11 đến 0,4 kV được quấn trên máy cuộn dây có độ chính xác cao. Cuộn dây điện áp thấp sử dụng cấu trúc cuộn dây lá kim. Đối với máy biến áp công suất lớn hơn, ống thông gió được dành riêng. Sau khi cuộn dây, sấy chân không được thực hiện. Quá trình đúc và hóa rắn được thực hiện nghiêm ngặt theo tiêu chuẩn quy trình, đảm bảo không có bọt khí hoặc lỗ rỗng bên trong cuộn dây, giúp máy biến áp đạt được vận hành tối ưu.

Cốt lõi

Cốt lõi của dòng máy biến áp loại khô 2500 kVA 11 đến 0,4 kV này được làm bằng các tấm thép silic cán nguội định hướng hạt chất lượng cao, có độ thấm cao. Dây chuyền cắt tấm thép silicon tiên tiến và kỹ thuật xếp chồng lõi theo từng bước giảm nhẹ hoàn toàn 45° được áp dụng. Các phần lõi được buộc bằng băng sợi thủy tinh đơn hướng Loại F và cấu trúc mới của các tấm kéo không đục lỗ trên ách lõi được sử dụng để cố định. Bề mặt lõi được phủ nhựa epoxy giúp giảm ảnh hưởng của từ thông rò rỉ, tối ưu hóa hiệu quả việc phân bổ mạch từ và giảm tiếng ồn trong lõi, không tổn thất tải và dòng điện không tải. Điều này cải thiện đáng kể chất lượng bề ngoài của máy biến áp phân phối.

Cuộn dây điện áp cao

Cuộn dây điện áp cao của máy biến áp loại khô 2500 kVA 11 đến 0,4 kV sử dụng cấu trúc lớp phân đoạn, giúp giảm đáng kể điện áp giữa các lớp của cuộn dây. Nó được hình thành bằng nhựa epoxy đúc chân không có chất độn, giúp giảm mức phóng điện cục bộ bên trong cuộn dây và cải thiện hiệu suất điện của cuộn dây. Lớp cách điện giữa các lớp cuộn dây sử dụng vải prereg nhựa epoxy DMD, giúp tăng cường độ chịu điện áp. Bề mặt cuộn dây được lấp đầy bằng vải lưới sợi thủy tinh, giúp cải thiện độ bền va đập của cuộn dây, nâng cao khả năng chịu ngắn mạch của máy biến áp phân phối. Cuộn dây không bao giờ bị khô hoặc nứt.

Cuộn dây điện áp thấp:

Cuộn dây điện áp thấp sử dụng cấu trúc lá kim loại. Các ống làm mát hướng tâm được sử dụng trong cuộn dây để tăng cường khả năng tản nhiệt. Lớp cách điện giữa các lớp của cuộn dây điện áp thấp của máy biến áp loại khô 2500 kVA 11 đến 0,4 kV sử dụng vải prereg nhựa epoxy DMD. Các đầu được bịt kín và phủ bằng nhựa epoxy, tạo thành một khuôn được xử lý hoàn toàn.

Thông số sản phẩm:

Thiết bị sản xuất

Bán thành phẩm

Vỏ bảo vệ IP21

lõi máy biến áp

Cuộn dây máy biến áp

Trung tâm khảo thí

Xưởng cuộn dây
