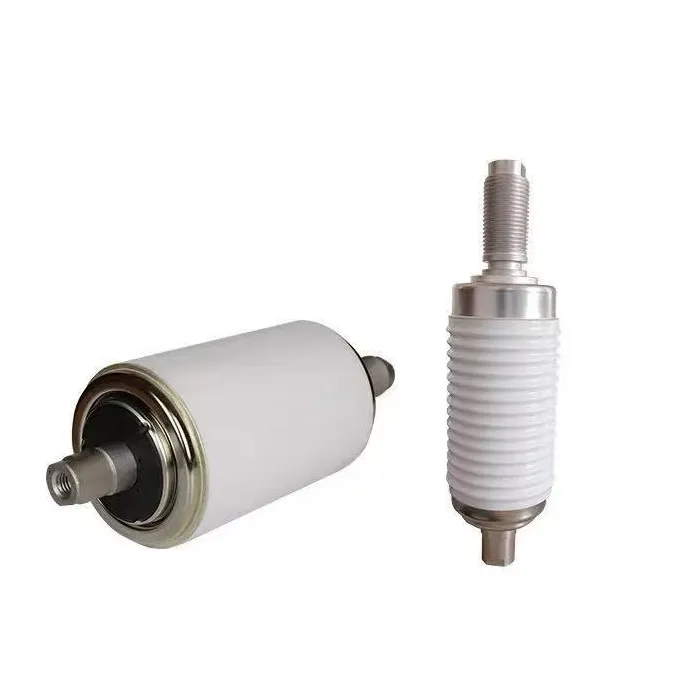

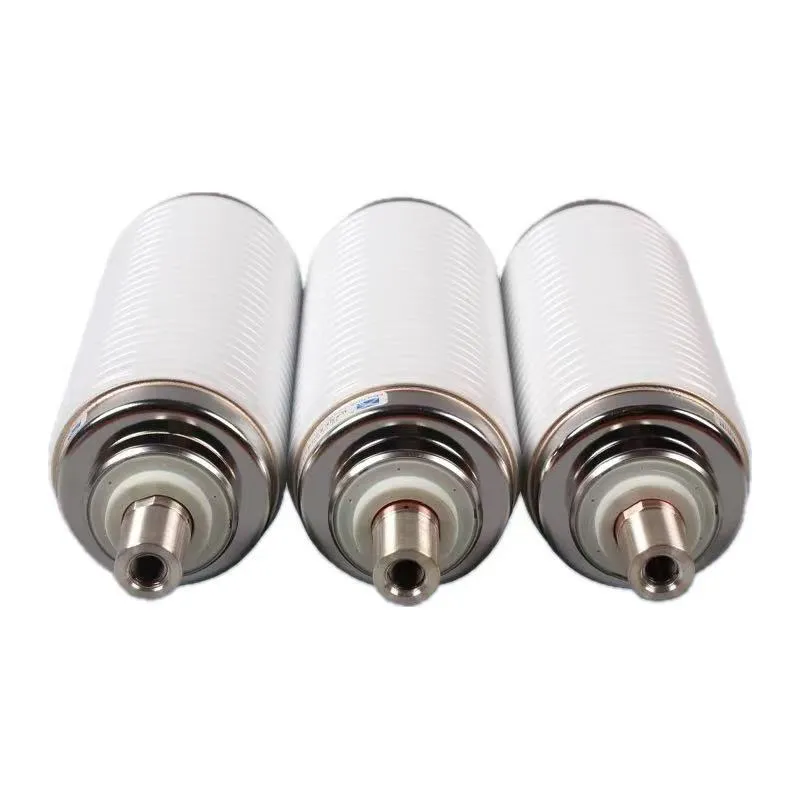

Cầu dao ngắt chai chân không 11kv 25ka vcb là bộ phận dập hồ quang lõi của máy cắt chân không trung thế, được sử dụng rộng rãi trong hệ thống phân phối điện 11kV. Nó sử dụng vỏ gốm kín hoàn toàn, với các điểm tiếp xúc bằng hợp kim CuCr50 và môi trường dập hồ quang chân không cao (≤5 × 10⁻⁴ Pa), có cấu trúc nhỏ gọn, trọng lượng nhẹ và hiệu suất cách nhiệt tuyệt vời. Dòng điện ngắn mạch định mức là 25kA, dòng điện định mức dao động từ 630A đến 2000A, tuổi thọ cơ học trên 10.000 lần hoạt động, đáp ứng tiêu chuẩn IEC 62271-100, phù hợp cho các thiết bị đóng cắt trong nhà trong các kịch bản phân phối điện và công nghiệp.
Nguyên lý hoạt động của thiết bị ngắt chai chân không 11kv 25ka vcb dựa trên việc dập tắt hồ quang chân không: khi đóng, tiếp điểm chuyển động được điều khiển bởi cơ cấu vận hành để tiếp xúc với tiếp điểm tĩnh, tạo thành đường dẫn dòng điện. Khi mở, các tiếp điểm tách ra để tạo ra hồ quang, hồ quang này nhanh chóng được làm mát và dập tắt do mật độ hạt thấp trong chân không, với khả năng phục hồi độ bền điện môi ngay lập tức. Trong quá trình vận hành, hệ thống che chắn hấp thụ năng lượng hồ quang để ngăn chặn sự lắng đọng hơi kim loại, đồng thời ống xếp bằng thép không gỉ đảm bảo độ kín khí trong quá trình di chuyển tiếp xúc, đảm bảo hệ thống điện vận hành ổn định và tin cậy.
| Thông số kỹ thuật | Đặc điểm kỹ thuật |
| Điện áp định mức (Un) | 11kV |
| Dòng điện cắt ngắn mạch định mức (I₅n) | 25KA(4s) |
| Dòng điện định mức (Trong) | 630A/1250A/1600A/ 2000A |
| Dòng điện tạo ngắn mạch định mức (Imak) | 63KA(Đỉnh) |
| Áp suất chân không bên trong | 5 × 10-4 Pa |
| Tài liệu liên hệ | Hợp kim CuCr (CuCr50) |
| Cuộc sống cơ khí | ≥10.000 hoạt động |
| Mức cách nhiệt | AC 48kV/1 phút;Xung sét 85KV |
| Khoảng cách liên hệ | 9±1 mm |
Khả năng cắt mạnh: Ngắt dòng điện ngắn mạch 25kA một cách đáng tin cậy, đáp ứng tiêu chuẩn IEC 62271-100.
Nhanh & Ổn định: Hồ quang bị dập tắt trong một phần nghìn giây; không đánh lửa lại; tốc độ phục hồi điện môi là chưa từng có.
Tuổi thọ cao và ít phải bảo trì: Các điểm tiếp xúc CuCr có độ mòn thấp; tuổi thọ cơ học ≥10.000 lần vận hành; gần như không cần bảo trì.
An toàn & Thân thiện với môi trường: Không có dầu/khí; không có nguy cơ cháy nổ; hồ quang không lộ; tiếng ồn thấp và không ô nhiễm.
Nhỏ gọn & đáng tin cậy: Kích thước nhỏ, trọng lượng nhẹ, khả năng thích ứng cao với các thiết bị đóng cắt trong nhà; hiệu suất ổn định trong điều kiện khắc nghiệt.
Hỏi: Làm thế nào để cài đặt và bảo trì bộ ngắt chai chân không 11kv 25ka vcb?
Trả lời: Thứ nhất, lắp đặt theo chiều dọc trong VCB và đảm bảo độ đồng tâm với cơ cấu vận hành.
Thứ hai, Tránh sốc cơ học và giữ sạch/khô trong quá trình lắp đặt.
Cuối cùng, Không cần bảo trì nội bộ; thay thế khi độ mòn tiếp xúc vượt quá giới hạn (<3mm).
Thường xuyên kiểm tra độ cách nhiệt và độ kín; tuân theo chu kỳ thử nghiệm của nhà sản xuất.
Hỏi: Nó có tương thích với hệ thống điện 12kV không?
Đ: Có, nó hoàn toàn tương thích. Điện áp định mức là 11kV, được thiết kế phù hợp với hệ thống phân phối điện 12kV, đáp ứng nhu cầu ứng dụng thực tế của hầu hết các kịch bản trung thế.
Hỏi: Vật liệu tiếp xúc nào được sử dụng và ưu điểm của nó là gì?
Trả lời: Nó sử dụng các tiếp điểm hợp kim CuCr50, có ưu điểm là độ mài mòn thấp, khả năng chống hồ quang mạnh và tuổi thọ dài, đảm bảo hiệu suất ngắt ổn định ngay cả khi dòng điện ngắn mạch 25kA
