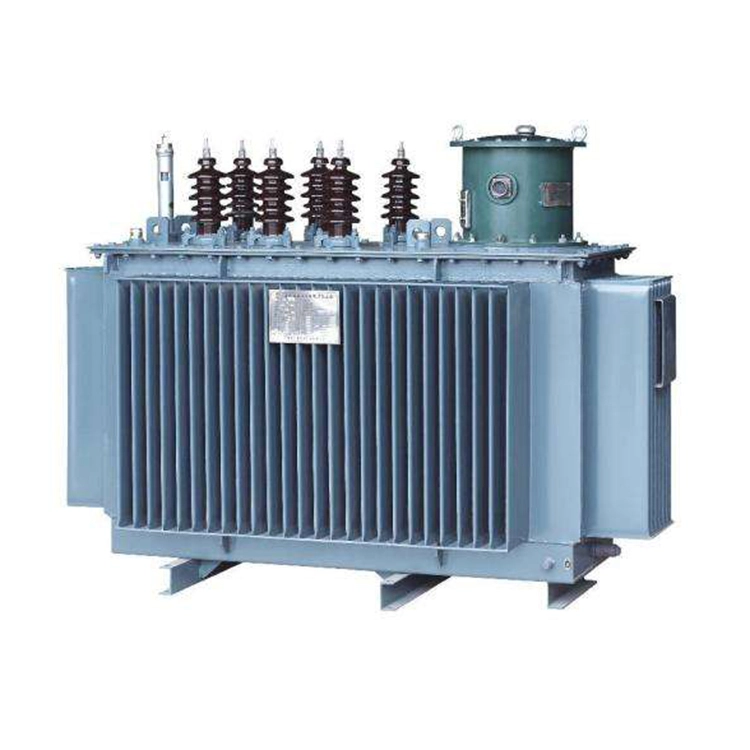

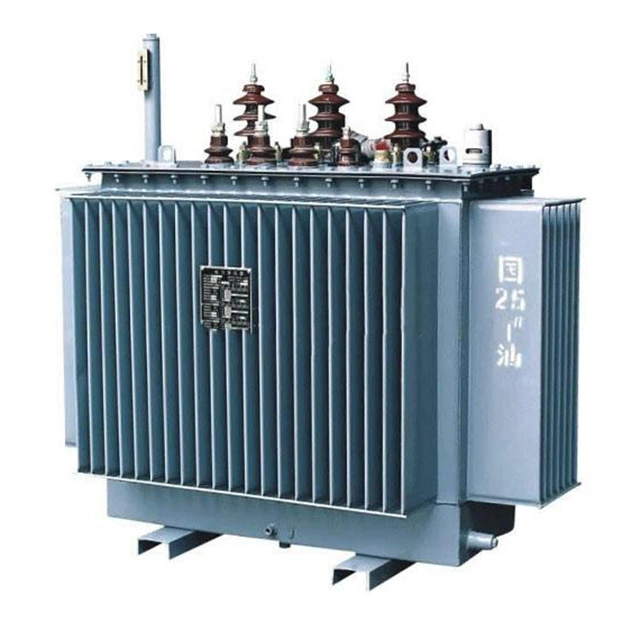

Máy biến áp phân phối gắn trên cực 10 Kv 500kva là máy biến áp loại ba pha, ngâm trong dầu, ngoài trời, được lắp đặt trực tiếp trên các cột điện để hạ điện áp trung thế 10 kV xuống điện áp thấp 400V (đường dây) để phân phối điện dân dụng, thương mại và công nghiệp nhẹ. Nó có thiết kế nhỏ gọn, bình chứa kín hoàn toàn, tổn thất thấp, tiếng ồn thấp và bảo trì tối thiểu, tuân thủ các tiêu chuẩn IEC 60076 và GB/T 1094.
Được thiết kế để đảm bảo độ bền và hiệu quả, máy biến áp phân phối gắn trên cột 10kV 500kVA có thiết kế nhỏ gọn, tiết kiệm không gian giúp loại bỏ nhu cầu về trạm biến áp chuyên dụng, giảm đáng kể chi phí xây dựng và lắp đặt dân dụng. Cấu trúc thùng tôn kín hoàn toàn ngăn ngừa rò rỉ dầu và hơi ẩm xâm nhập, đảm bảo vận hành không cần bảo trì và có tuổi thọ trên 20 năm trong điều kiện bình thường.
Được thiết kế với lõi thép silicon tổn thất thấp cấp S11 và cuộn dây đồng có độ dẫn điện cao, máy biến áp phân phối gắn trên cực 10kV 500kVA có thể đạt được tổn thất khi không tải và tải thấp, giúp giảm mức tiêu thụ năng lượng vận hành và chi phí tiện ích lâu dài. Độ ồn của nó được kiểm soát dưới 55 dB, thân thiện với môi trường đối với các khu dân cư.
| Mục | Đặc điểm kỹ thuật |
| Công suất định mức | 500 kVA |
| Điện áp sơ cấp | 10 kV(±5% điểm ngắt mạch) |
| Điện áp thứ cấp | 0,4 kV(400 V) |
| Pha/Tần Số | 3 pha, 50 Hz |
| Nhóm vectơ | Dyn11(tiêu chuẩn)/Yyn0 |
| Phương pháp làm mát | ONAN(Dầu tự nhiên Không khí tự nhiên) |
| Cấp độ cách nhiệt | HV:Li75/Ac28;LV:Ac3 |
| Tổn hao không tải | ≤680 W (S11)/≤580W(S13) |
| Tổn thất tải (75°oC) | 5.150 W(Dyn11) |
| Trở kháng ngắn mạch | 4% -4,5% (tiêu chuẩn) |
Máy biến áp phân phối gắn trên cột 10 kV 500 kVA được thiết kế để lắp đặt trực tiếp trên cột bê tông hoặc cột thép, tiết kiệm nhu cầu về không gian trên mặt đất. Cấu hình nhỏ gọn được tối ưu hóa và trọng lượng giảm giúp đơn giản hóa việc vận chuyển cũng như lắp đặt tại chỗ, cắt giảm đáng kể chi phí xây dựng và kỹ thuật dân dụng cho các dự án phân phối. Thiết kế được thiết kế để chịu được các ứng suất cơ học khi lắp cột, đảm bảo an toàn lâu dài ngay cả dưới tải trọng gió và rung.
Được trang bị công nghệ lõi tổn thất thấp dòng S11, máy biến áp phân phối gắn trên cực 10 kV 500 kVA mang lại tổn thất khi không tải và tải thấp hơn 10–20% so với các mẫu thông thường. Bằng cách sử dụng lõi thép silicon định hướng dạng hạt cán nguội và cuộn dây đồng được quấn chính xác, nó giảm thiểu lãng phí năng lượng trong cả quá trình vận hành toàn tải và một phần tải. Điều này giúp giảm chi phí vận hành, giảm lượng khí thải carbon và cải thiện hiệu quả tổng thể.
Thiết kế bể hàn kín hoàn toàn ngăn ngừa rò rỉ dầu, hơi ẩm xâm nhập và ô nhiễm từ bụi hoặc mảnh vụn. Những điều này giúp loại bỏ nhu cầu bảo trì định kỳ, đảm bảo hiệu suất ổn định và tuổi thọ sử dụng trên 20 năm trong điều kiện hoạt động bình thường. Bể chứa dạng sóng cũng đóng vai trò như một hệ thống làm mát tích hợp, có thể tản nhiệt hiệu quả và cung cấp một môi trường kín hoàn toàn cho dầu máy biến áp.
Được thiết kế với độ bền cơ học ngắn mạch cao, máy biến áp phân phối gắn trên cực 10 kV 500 kVA được thiết kế để chịu được dòng điện sự cố mà không bị biến dạng hoặc hỏng hóc. Thiết kế có độ ồn thấp, được kiểm soát dưới 55 dB, đảm bảo tác động tối thiểu đến môi trường ở các khu dân cư và đô thị. Độ ổn định nhiệt tuyệt vời và phạm vi nhiệt độ hoạt động rộng (-25°C đến +40°C) giúp nó phù hợp với nhiều điều kiện ngoài trời khác nhau, bao gồm độ ẩm cao, mưa lớn và biến động nhiệt độ khắc nghiệt.
1.Mạng lưới phân phối ở thành thị và nông thôn.
2. Khu dân cư, khu thương mại, nhà máy nhỏ.
3. Hệ thống năng lượng tái tạo.
