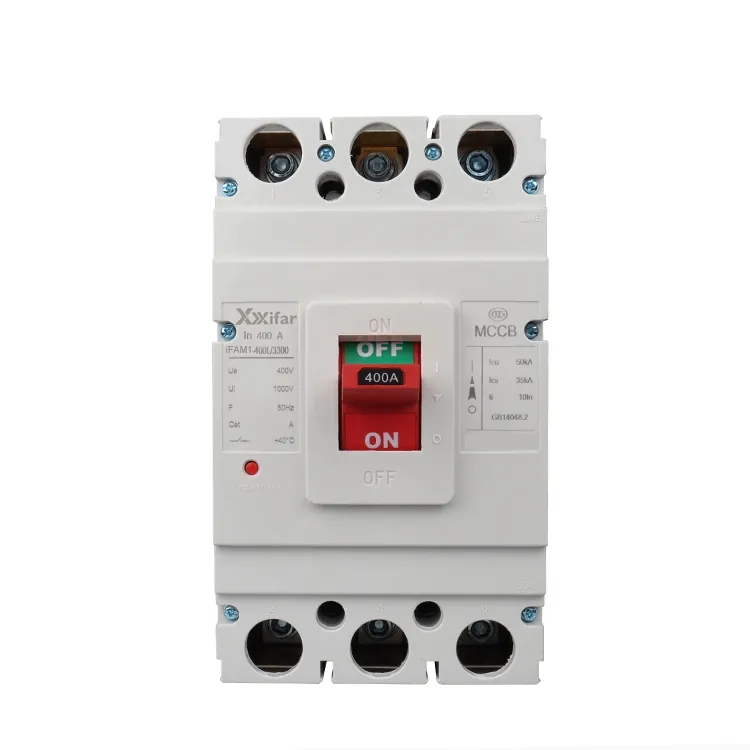

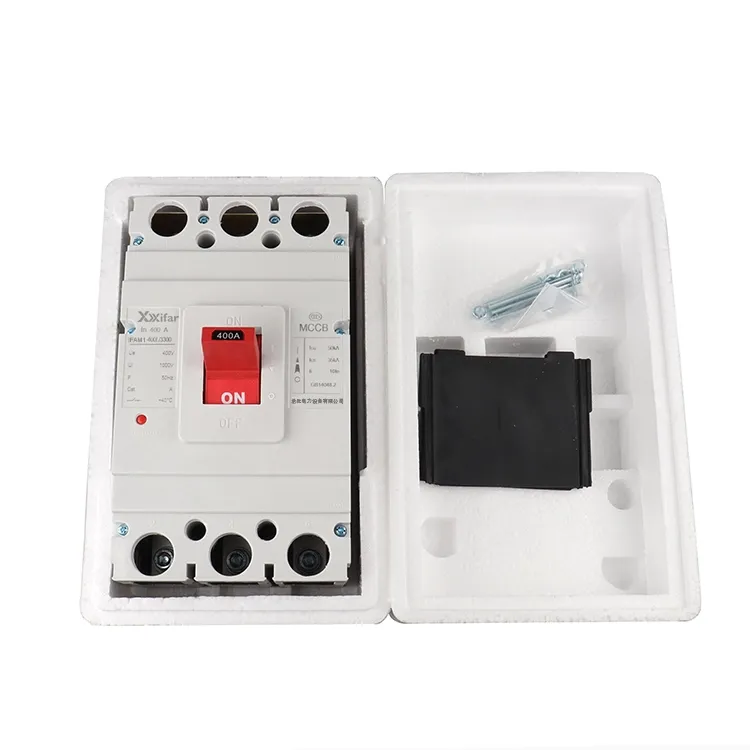

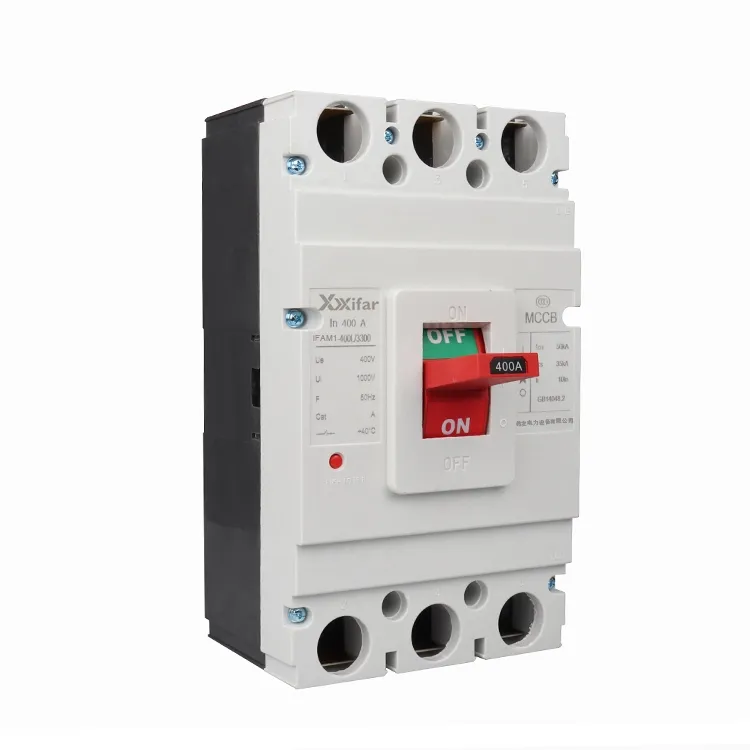

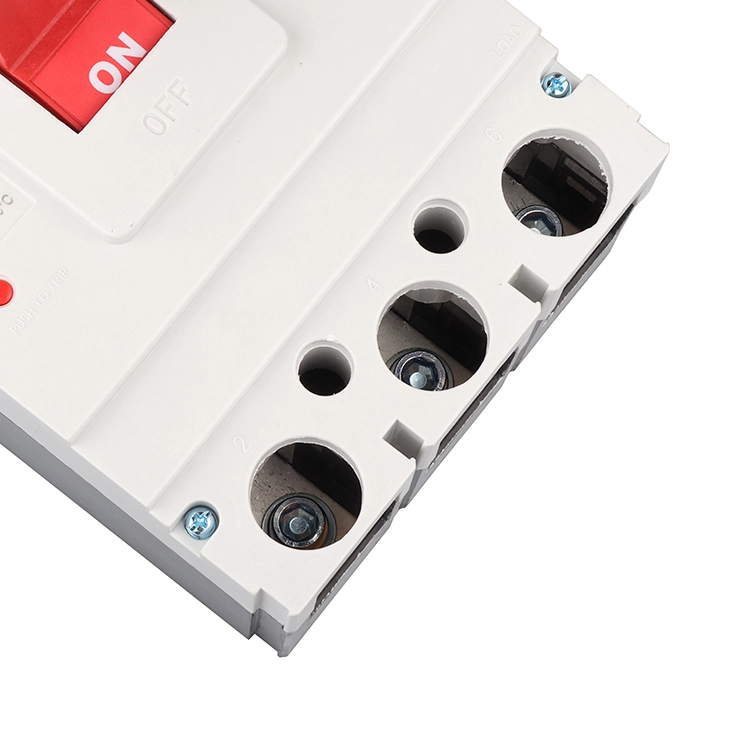

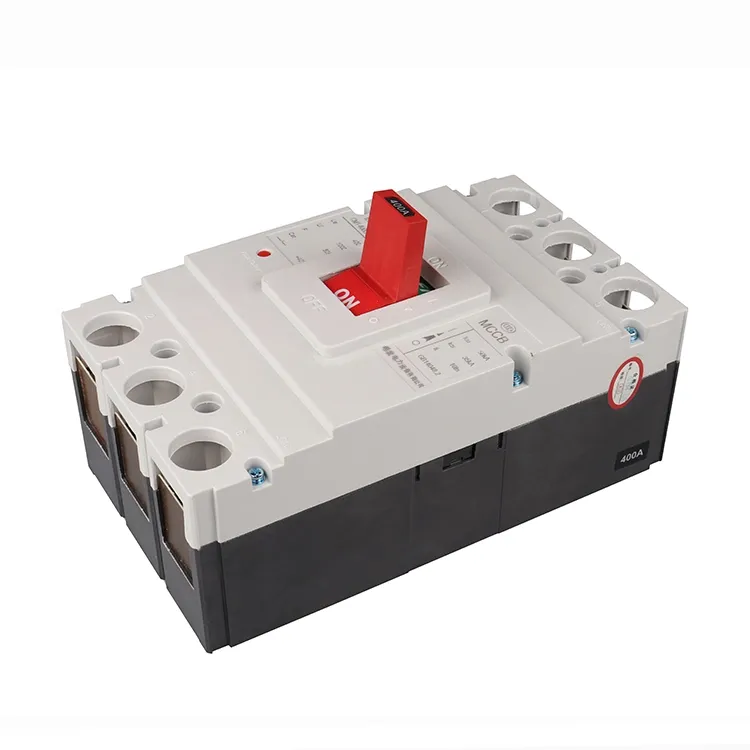

Bộ ngắt mạch vỏ đúc DC 250a 4p Mccb trong điện

Cầu dao vỏ đúc Dc 250a 4p mccb trong kết cấu điện

1. Hệ thống liên hệ:

Tiếp điểm của cụm cầu dao mccb vỏ đúc dc 250a 4p bao gồm các tiếp điểm chuyển động và cố định được làm từ hợp kim đồng. Nó đảm bảo sự cân bằng giữa độ dẫn điện và độ bền cơ học. Các điểm tiếp xúc của cầu dao dc 250a 4p có bề mặt mccb thường được mạ bạc để đạt được hiệu suất cao hơn về khả năng ngắt. Trong điều kiện định mức, hệ thống có thể đạt được tuổi thọ cơ học vượt quá 20.000 lần vận hành.

2. Buồng dập hồ quang:

Buồng hồ quang của cầu dao vỏ đúc dc 250a 4p mccb được trang bị một chồng các tấm tách hồ quang bằng kim loại giúp chia hồ quang thành nhiều hồ quang nhỏ hơn để tăng điện áp hồ quang và tăng tốc độ tắt. Trong các mẫu hiệu suất cao hơn, công nghệ phun từ tính được áp dụng trên cầu dao vỏ đúc dc 250a 4p mccb. Lực điện từ truyền hồ quang vào máng hồ quang để cho phép dập tắt hồ quang trong khoảng 10 mili giây.

3. Cơ chế vận hành:

cầu dao vỏ đúc dc 250a 4p mccb là tùy chọn được trang bị tay cầm vận hành bằng tay và bộ điều khiển bằng động cơ để điều khiển từ xa. Cơ chế này được thiết kế theo tiêu chuẩn IEC 60947-2 để đảm bảo hiệu suất ổn định trong phạm vi nhiệt độ môi trường từ -20°C đến +40°C.

4. Cơ chế ngắt:

Hệ thống ngắt thường kết hợp bảo vệ nhiệt và từ tính. Bộ ngắt nhiệt sử dụng một dải lưỡng kim để bảo vệ quá tải, trong đó có đặc tính dòng điện nghịch đảo theo thời gian. Bộ ngắt từ sử dụng cơ chế điện từ phản ứng nhanh. Khi dòng điện ngắn mạch đạt đến ngưỡng đặt trước, hiện tượng ngắt có thể xảy ra trong khoảng 5 mili giây.

5. Vỏ cách điện đúc

Vỏ của cầu dao dc 250a 4p vỏ đúc mccb được làm bằng nhựa nhiệt rắn gia cố bằng sợi thủy tinh, đáp ứng yêu cầu về khả năng chống cháy UL94 V-0. Thiết kế của cầu dao vỏ đúc dc 250a 4p mccb thường tuân thủ mức bảo vệ IP40, giúp ngăn chặn sự xâm nhập của các vật thể rắn lớn hơn 1 mm.

Bộ ngắt mạch vỏ đúc dc 250a 4p mccb trong thông số điện:

Các thông số kỹ thuật chính của cầu dao vỏ đúc dc 250a 4p mccb trong điện:

1. Công suất ngắt mạch ngắn tối đa được xếp hạng (Icu):

Icu biểu thị dòng điện ngắn mạch tối đa mà cầu dao vỏ đúc dc 250a 4p có thể ngắt trong các điều kiện khắc nghiệt. Xếp hạng phổ biến từ Công ty TNHH Thiết bị điện Ôn Châu XieFa bao gồm 25 kA, 35 kA và 50 kA, được thử nghiệm trong điều kiện hệ số công suất thấp, thường là 0,2.

2. Công suất cắt ngắn mạch dịch vụ định mức (Ics)

Ics biểu thị khả năng của cầu dao vỏ đúc dc 250a 4p để ngắt liên tục các dòng điện sự cố. cầu dao vỏ đúc MCCB ở Ôn Châu XiFA Electic Power Equipment Co., Ltd thường đạt được Ics ít nhất 75% Icu. Việc kiểm tra bao gồm nhiều chuỗi gián đoạn ở các mức hiện tại được chỉ định.

3. Hiệu suất giới hạn hiện tại

Thông qua thiết kế tiếp điểm và kiểm soát hồ quang được tối ưu hóa, cầu dao vỏ đúc 250a 4p của Công ty TNHH Thiết bị điện Ôn Châu XiFa có thể hạn chế dòng điện ngắn mạch đỉnh khoảng 50% đến 70%. Điều này làm giảm đáng kể ứng suất cơ và nhiệt trên hệ thống phân phối điện.

Đặc điểm ngắt Phân loại cầu dao vỏ đúc 250a 4p:

Loại A: 2 đến 3 × In: thích hợp để bảo vệ chất bán dẫn

Loại B: 3 đến 5 × In: mục đích chung, bao gồm bảo vệ nhân sự

Loại C: 5 đến 10 × In: mạch phân phối tiêu chuẩn

Loại D: 10 đến 20 × In: tải cảm ứng như máy biến áp

Loại K: 8 đến 14 × In: bảo vệ động cơ chuyên dụng
