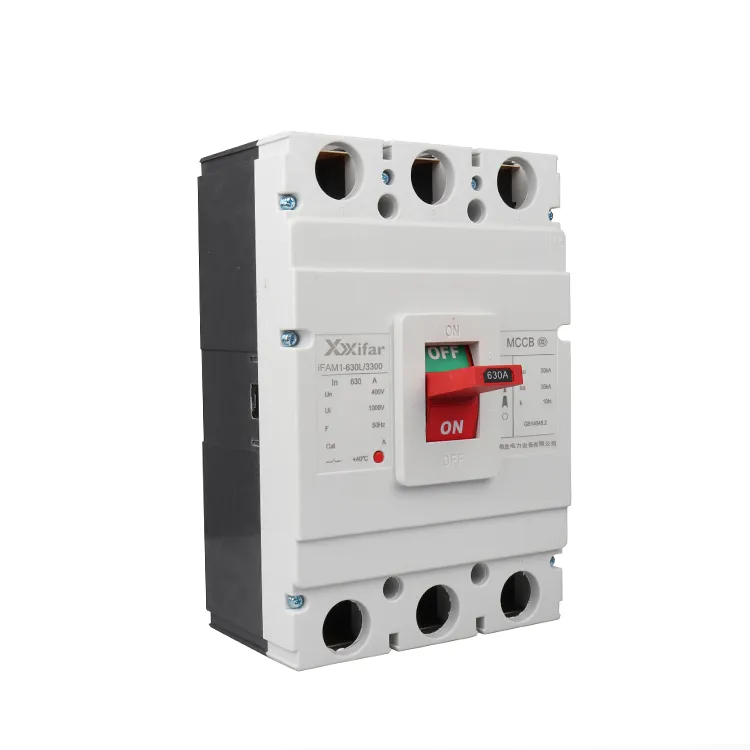

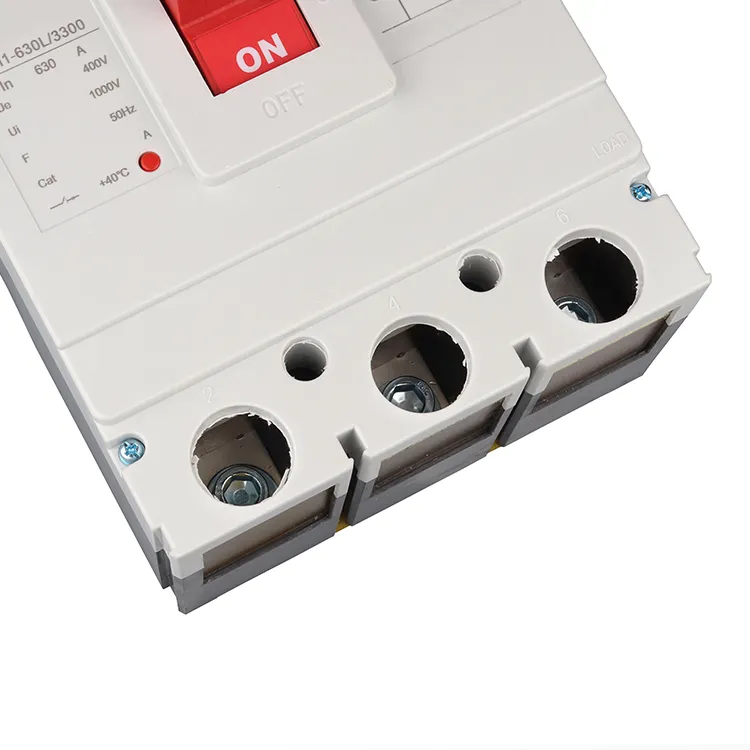

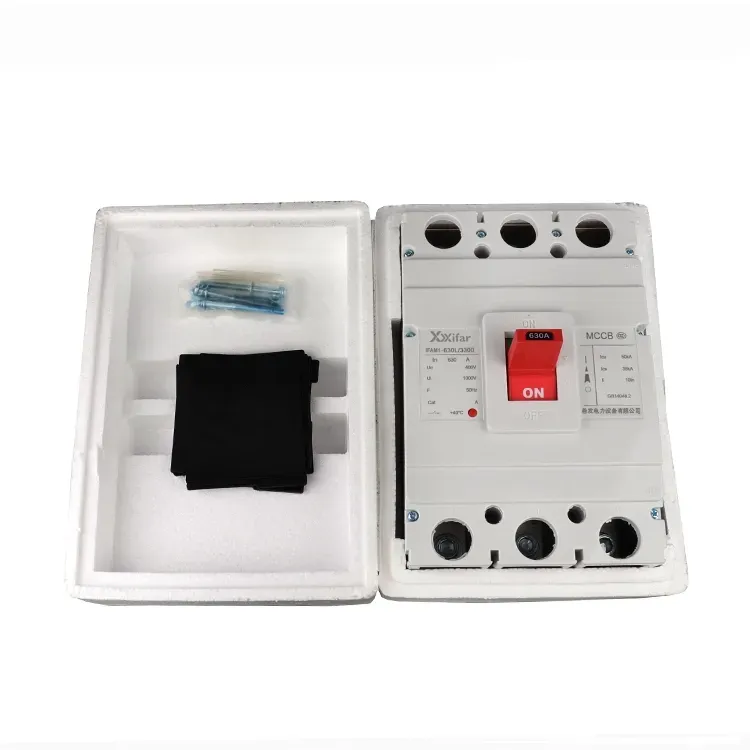

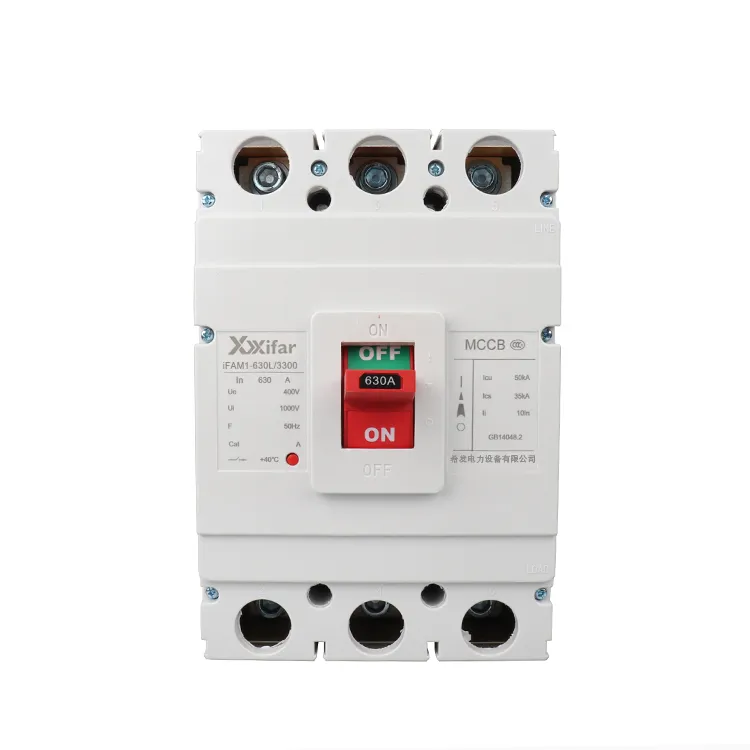

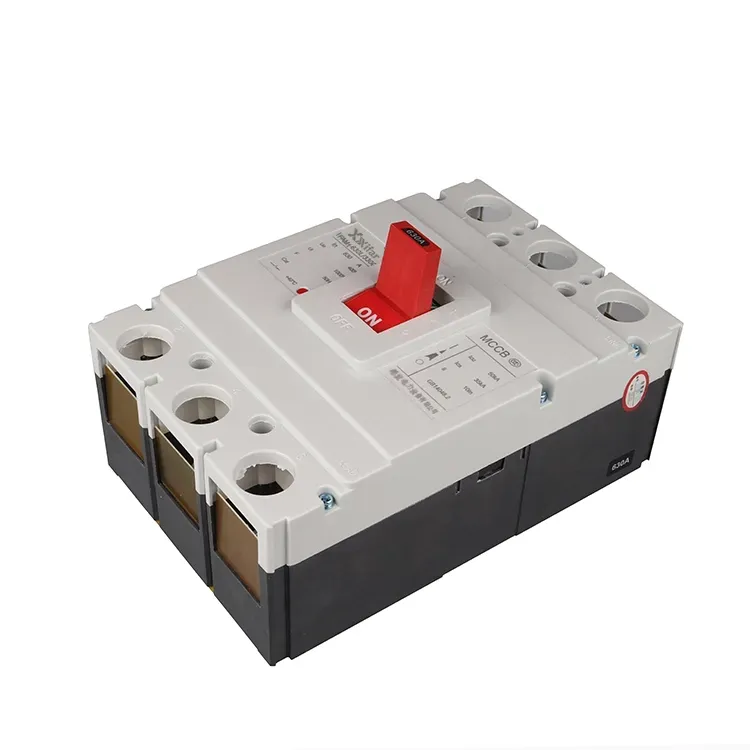

Bộ ngắt mạch vỏ đúc từ nhiệt 630a 3p

Cầu dao vỏ đúc từ nhiệt 630a 3p là một thiết bị bảo vệ thiết yếu và quan trọng được sử dụng trong hệ thống phân phối điện hạ thế. Nó sử dụng vỏ cách nhiệt hoàn toàn khép kín, trong đó MCCB tích hợp các bộ phận thiết yếu bao gồm hệ thống tiếp điểm, bộ dập hồ quang và cơ cấu ngắt vào một cấu trúc nhỏ gọn.

Do được thiết kế dưới dạng một bộ phận kín nên cầu dao vỏ đúc từ nhiệt 630a 3p thường không dùng để tháo rời hoặc sửa chữa. Nó được áp dụng rộng rãi trong các cơ sở lắp đặt công nghiệp và thương mại để cung cấp khả năng bảo vệ trong các mạch có công suất trung bình và nhỏ, thường đóng vai trò là thiết bị bảo vệ nhánh hoặc cuối dòng.

Trong danh mục cầu dao, cầu dao vỏ đúc được đặt giữa các Cầu dao không khí thường được sử dụng làm nguồn thu chính trong hệ thống phân phối và Cầu dao thu nhỏ thường được sử dụng trong các ứng dụng dân dụng và công suất nhẹ

Các trường hợp ứng dụng điển hình của cầu dao vỏ đúc từ nhiệt 630a 3p bao gồm mạch bảo vệ động cơ, bảng phân phối và đường dây cấp điện cho thiết bị cỡ trung bình.

Thông số ngắt mạch vỏ đúc từ nhiệt 630a 3p:

Bộ ngắt mạch vỏ đúc từ nhiệt 630a 3p Đặc điểm chức năng

1. Bảo vệ quá tải:

Trong cầu dao vỏ đúc từ nhiệt 630a 3p, bảo vệ quá tải còn được gọi là bảo vệ thời gian dài. Việc bảo vệ quá tải dựa trên sự biến dạng nhiệt của dải lưỡng kim. Thời gian ngắt tuân theo đặc điểm nghịch đảo của thời gian: dòng điện cao hơn dẫn đến ngắt nhanh hơn. Điều này bảo vệ dây dẫn và thiết bị khỏi quá nóng trong điều kiện quá tải kéo dài.

2. Bảo vệ ngắn mạch

Nói chung, bảo vệ ngắn mạch được thực hiện bằng cách sử dụng bảo vệ tức thời trong bộ ngắt mạch vỏ đúc từ nhiệt 630a 3p. Bộ phận ngắt từ tính cung cấp sự bảo vệ tức thời. Khi dòng điện đạt khoảng 8 đến 12 lần giá trị định mức, cầu dao vỏ đúc từ tính nhiệt sẽ ngắt trong nửa chu kỳ tần số nguồn, tức là khoảng 10 mili giây. Điều này đảm bảo xảy ra gián đoạn trước khi dòng điện ngắn mạch đạt đến đỉnh điểm.

3. Bảo vệ điện áp thấp

Khi lắp đặt bộ giải phóng điện áp thấp, hiện tượng ngắt sẽ xảy ra nếu điện áp giảm xuống dưới 70% giá trị định mức trong hơn 1 giây. Sự vấp ngã ngay lập tức xảy ra nếu điện áp giảm xuống dưới 35% giá trị định mức. Chức năng này giúp ngăn ngừa hư hỏng động cơ do hoạt động ở điện áp thấp.

4. Bảo vệ chống rò rỉ đất

Bộ ngắt mạch vỏ đúc từ nhiệt 630a 3p có mô-đun bảo vệ điện tử tích hợp có thể phát hiện dòng điện dư thông qua máy biến dòng thứ tự không.  Sự cố xảy ra nếu mô-đun rò rỉ phát hiện dòng điện trên 30 mA để bảo vệ cá nhân và 300 mA để phòng cháy. Thời gian ngắt thường trong vòng 0,1 giây.
