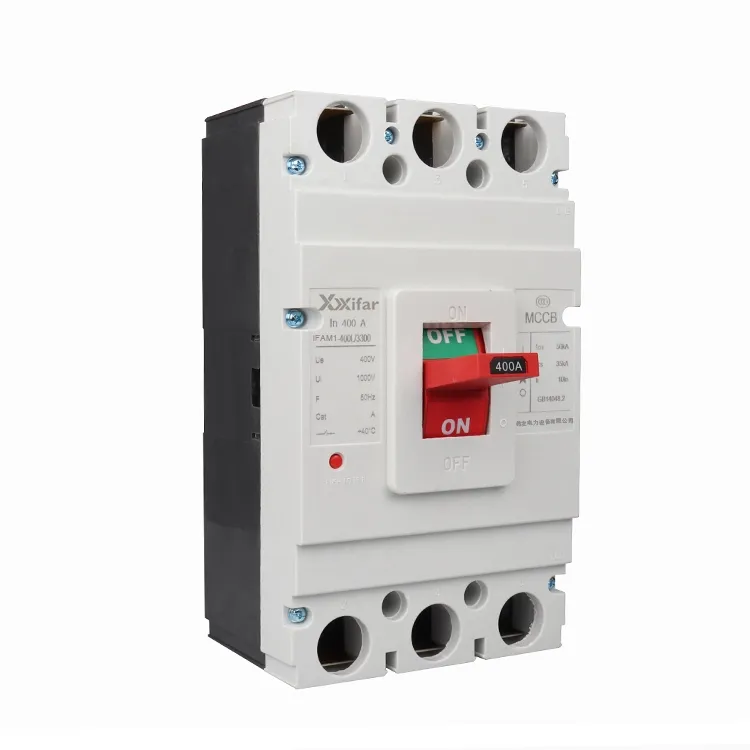

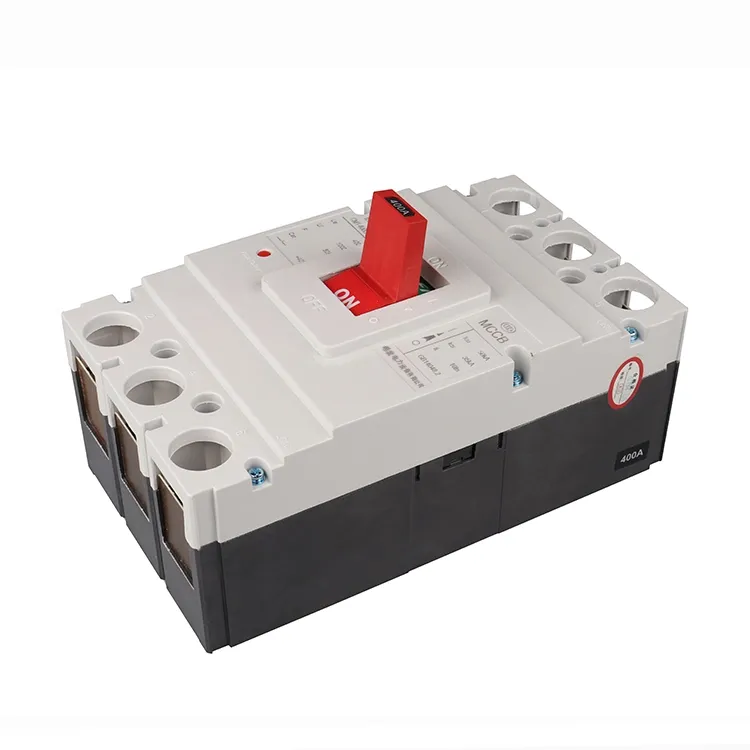

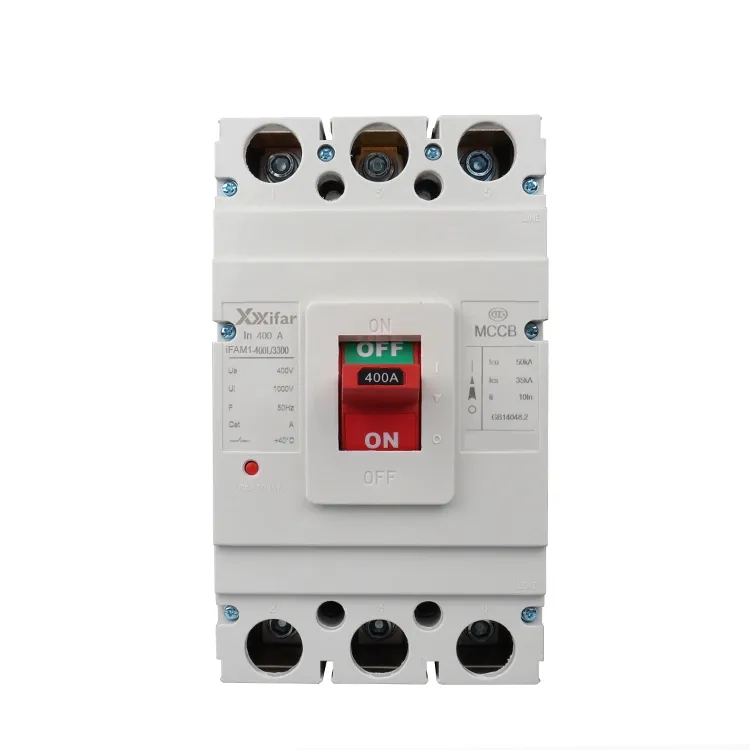

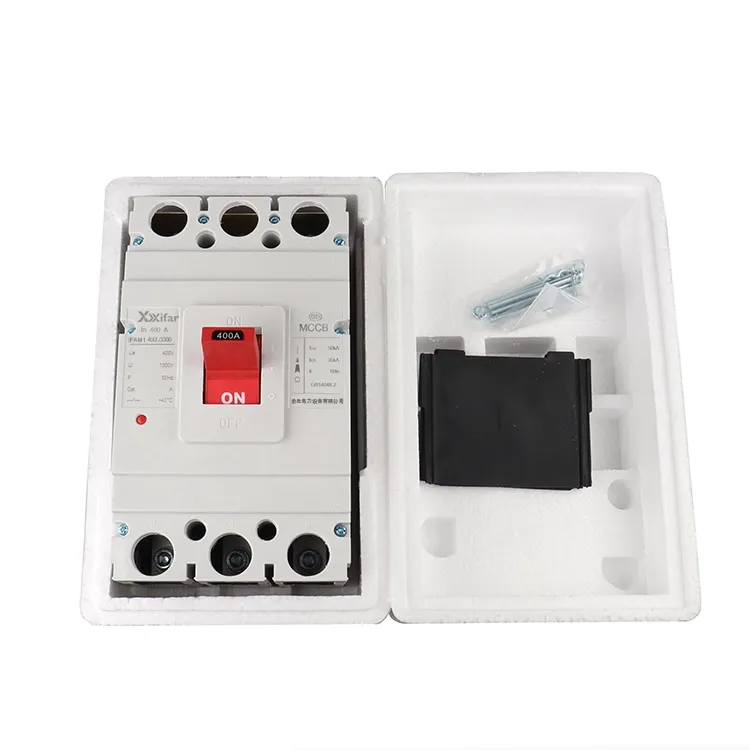

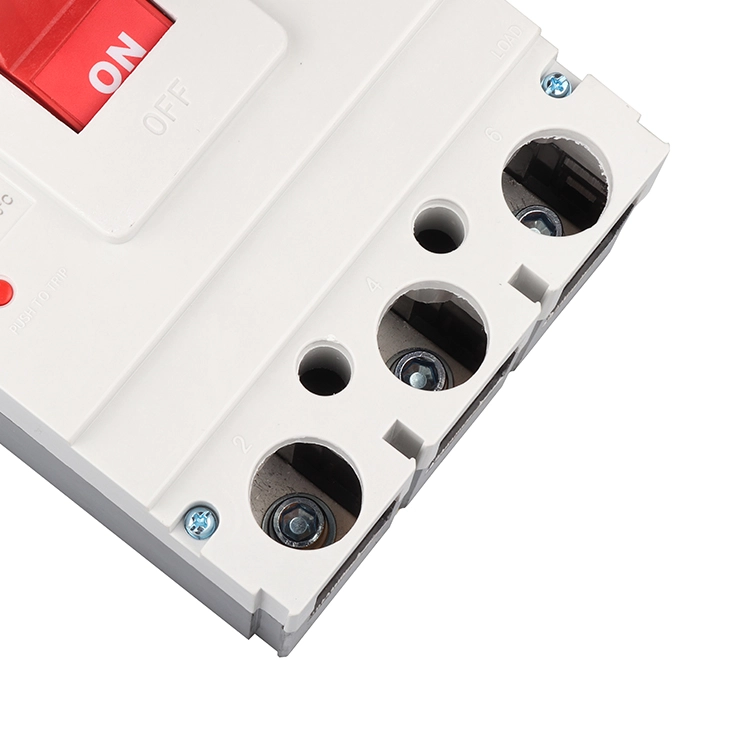

Công tắc vỏ đúc kèm theo 400a 3p Mccb

Công tắc vỏ đúc kèm theo 400a 3p mccb là loại cầu dao có vỏ cách điện đúc và cách nhiệt bằng không khí. Nó thường được lắp đặt và ứng dụng trong các hệ thống phân phối điện áp thấp để ngắt hoặc cách ly cả dòng điện bình thường và dòng điện sự cố trong phạm vi định mức, giúp bảo vệ dây cáp và thiết bị điện. Các phương pháp ngắt phổ biến dành cho công tắc vỏ đúc kèm theo 400a 3p mccb bao gồm bộ ngắt từ tính, từ tính nhiệt và bộ ngắt điện tử.

Chuyến đi chỉ có từ tính chỉ hoạt động trong điều kiện ngắn mạch. Nói cách khác, công tắc vỏ đúc kèm theo 400a 3p mccb chỉ ngắt khi xảy ra lỗi chẳng hạn như đoản mạch. Loại này thường được sử dụng trong các mạch gia nhiệt hoặc trong các mạch động cơ nơi đã cung cấp bảo vệ quá tải riêng biệt.

Bộ ngắt từ nhiệt phản ứng với cả ngắn mạch và duy trì quá dòng. Nếu dòng điện vượt quá 400A trong một khoảng thời gian nhất định hoặc xảy ra đoản mạch, công tắc vỏ đúc kèm theo 400a 3p mccb sẽ ngắt. Bởi vì nó kết hợp hai cơ chế bảo vệ nên đôi khi nó được gọi là hành trình kết hợp hoặc hành trình kép trên công tắc vỏ đúc kèm theo 400a 3p mccb, thường được áp dụng trong phân phối điện nói chung.

Bộ chuyến đi điện tử đại diện cho một giải pháp tiên tiến và hoàn thiện hơn. Với loại này, các thông số như thu từ, cài đặt nhiệt và độ trễ ngắt có thể được điều chỉnh, làm cho công tắc vỏ đúc kèm theo 400a 3p mccb phù hợp với nhiều ứng dụng hơn. Tuy nhiên, tính linh hoạt bổ sung này thường đi kèm với chi phí cao hơn.

Ngoài những loại này, còn có cầu dao vỏ đúc được thiết kế đặc biệt để bảo vệ động cơ. Đối với các ứng dụng như vậy, cài đặt ngắt từ thường cao hơn, gấp hơn mười lần dòng điện định mức, do đó, bộ ngắt mạch vỏ đúc có thể chịu được dòng điện khởi động cao trong quá trình khởi động động cơ mà không bị vấp một cách không cần thiết, đồng thời vẫn cung cấp khả năng bảo vệ trong các điều kiện lỗi.

Thông số chuyển đổi vỏ đúc kèm theo 400a 3p mccb:

Chức năng của công tắc vỏ đúc kèm theo 400a 3p mccb Phụ kiện

Các phụ kiện mở rộng và bổ sung các chức năng cơ bản của công tắc vỏ đúc kèm theo 400a 3p mccb. Chúng thêm các tùy chọn điều khiển và nâng cao các tính năng bảo vệ để biến chúng thành một phần không thể thiếu của thiết bị. Các phụ kiện phổ biến của công tắc vỏ đúc kèm theo 400a 3p mccb bao gồm các tiếp điểm phụ, tiếp điểm cảnh báo, bộ ngắt song song, bộ nhả điện áp thấp, bộ điều khiển động cơ và tay cầm quay bên ngoài.

1) Danh bạ phụ trợ

Các tiếp điểm phụ chủ yếu được dùng để cho biết công tắc vỏ đúc kèm theo 400a 3p mccb đang mở hay đóng, nhưng chúng không cho biết liệu có xảy ra lỗi hay không. Chúng được kết nối với mạch điều khiển. Đối với cầu dao vỏ đúc, kích thước khung từ 400A trở lên, có sẵn cấu hình gồm hai tiếp điểm thường mở và hai tiếp điểm thường đóng với dòng nhiệt khoảng 6A. Kích thước khung 100A thường sử dụng một tiếp điểm chuyển đổi ngắt duy nhất, trong khi kích thước khung 225A và 250A và sử dụng cấu trúc tiếp điểm cầu với dòng nhiệt thông thường khoảng 3A.

2) Danh bạ cảnh báo

Các điểm tiếp xúc cảnh báo được thiết kế để phát tín hiệu khi vỏ đúc kèm theo 400a 3p mccb tự động ngắt do các lỗi như quá tải, đoản mạch hoặc thấp điện áp. Dòng điện hoạt động của chúng thường là AC 380V ở 0,3A hoặc DC 220V ở 0,15A, nhưng thường không vượt quá 1A. Tuy nhiên, dòng nhiệt thường nằm trong khoảng từ 1 đến 2,5A.

3) Đơn vị chuyến đi Shunt

Bộ ngắt mạch song song cho phép mở từ xa công tắc vỏ đúc kèm theo 400a 3p mccb. Điện áp hoạt động của nó có thể độc lập với điện áp mạch chính. Nó được thiết kế để hoạt động trong thời gian ngắn và thời gian cấp điện cho cuộn dây thường không vượt quá một giây, nếu không cuộn dây có thể bị hỏng.

Để ngăn ngừa hiện tượng cháy cuộn dây, một công tắc vi mô được nối nối tiếp với cuộn dây cắt song song. Khi cuộn dây được cấp điện, phần ứng bị thu hút, khiến cho công tắc vi mô chuyển từ trạng thái thường đóng sang trạng thái thường mở. Điều này làm gián đoạn mạch điều khiển nên ngay cả khi nhấn giữ nút ấn, cuộn dây sẽ không còn điện. Thiết kế này bảo vệ hiệu quả cuộn dây khỏi quá nóng. Sau khi đặt lại và đóng lại công tắc vỏ đúc kèm theo 400a 3p mccb, công tắc vi mô sẽ trở về vị trí thường đóng. Bộ ngắt mạch song song có nhiều điện áp và tần số điều khiển khác nhau để phù hợp với các ứng dụng khác nhau.

4) Xả dưới điện áp

Bộ giải phóng điện áp thấp được dùng để bảo vệ các mạch điện và thiết bị nguồn khỏi điều kiện điện áp thấp. Cuộn dây của nó được kết nối với phía cung cấp của cầu dao vỏ đúc và cầu dao chỉ có thể được đóng khi cuộn dây được cấp điện. Nếu điện áp quá thấp, công tắc vỏ đúc kèm theo 400a 3p mccb sẽ không thể đóng được. Điều quan trọng là phải đảm bảo rằng điện áp hệ thống phù hợp với điện áp định mức của bộ giải phóng điện áp thấp. Phạm vi hoạt động thường nằm trong khoảng từ 70% đến 35% điện áp định mức. Các thiết bị này cũng có sẵn ở các mức điện áp và tần số khác nhau cho các ứng dụng khác nhau.

5) Cơ chế vận hành động cơ

Bộ điều khiển động cơ được sử dụng để đóng và mở cầu dao tự động và từ xa. Có hai loại chính là điều khiển động cơ và điện từ. Cơ chế điều khiển bằng động cơ thường được sử dụng cho cầu dao MCCB vỏ đúc có kích thước khung từ 400A trở lên, trong khi các bộ vận hành điện từ phù hợp hơn với MCCB có định mức 225A trở xuống.
