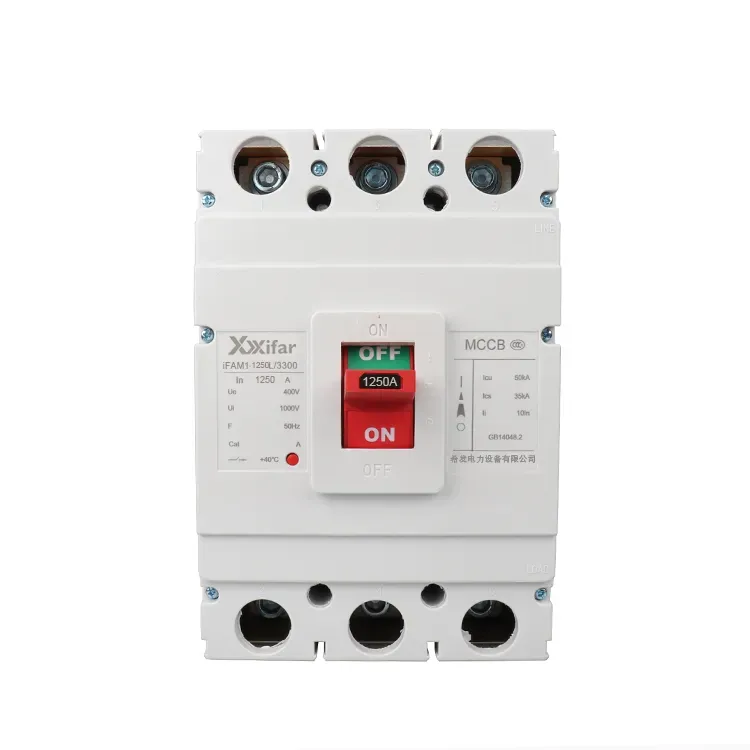

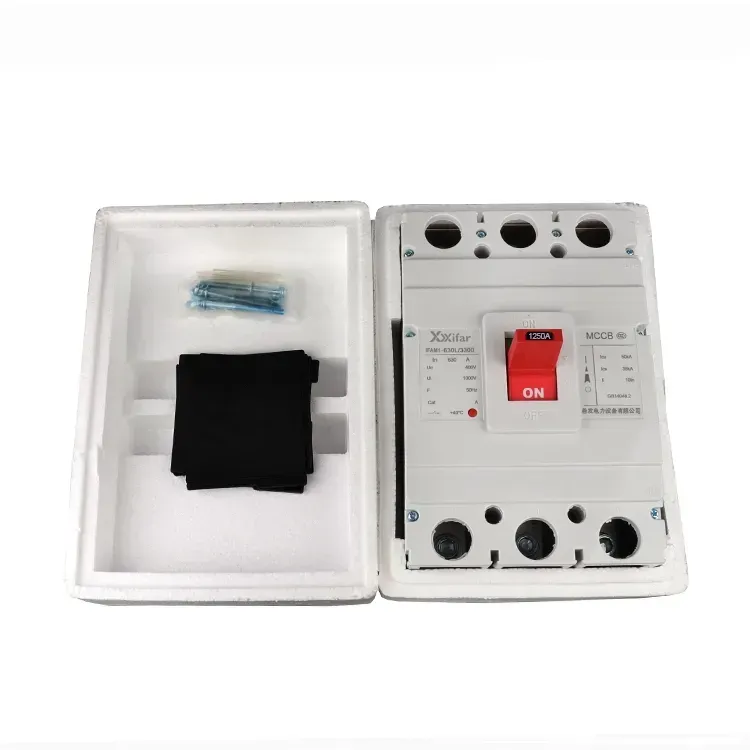

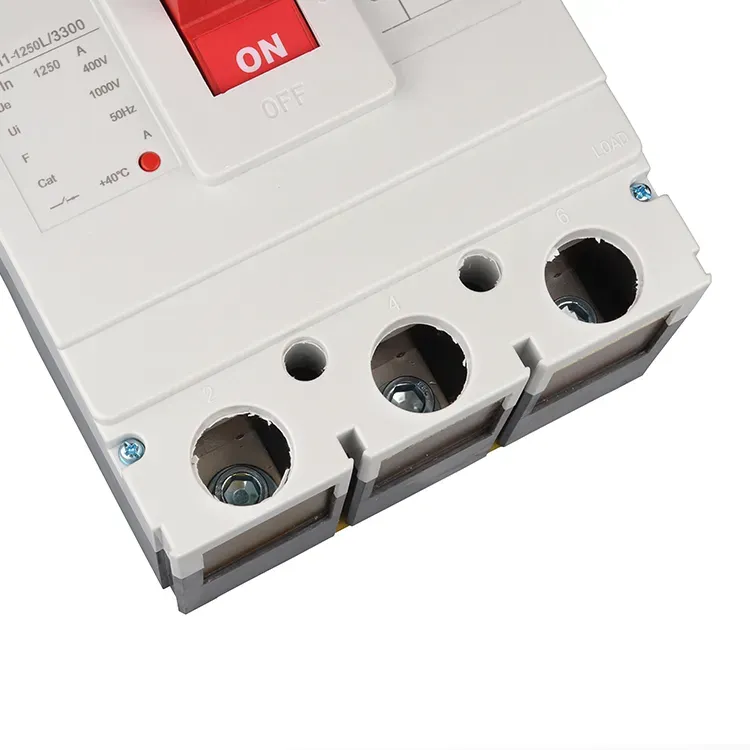

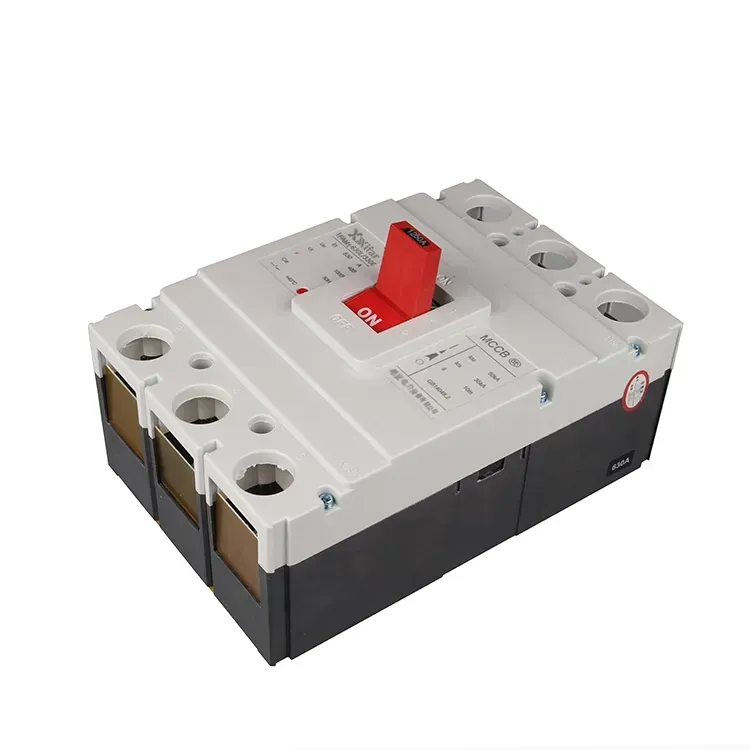

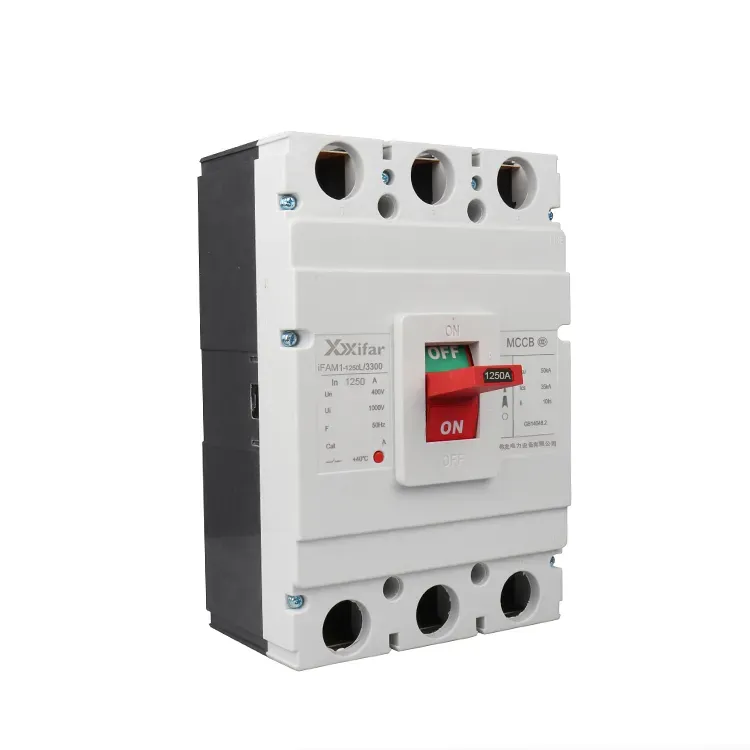

Bộ ngắt mạch Mccb 1250 Amp 3 cực 600v

Cầu dao mccb 1250 amp 3 cực 600v chủ yếu bao gồm ba bộ phận cơ bản là hệ thống tiếp điểm, hệ thống dập hồ quang và bộ ngắt. Các bộ ngắt này cung cấp các chức năng bảo vệ khác nhau, bao gồm bảo vệ quá dòng, bảo vệ dưới điện áp, bảo vệ nhiệt và ngắt shunt. Cầu dao mccb 1250 amp 3 cực 600v được đóng bằng tay hoặc bằng bộ điều khiển cơ giới. Khi các tiếp điểm được đóng lại, chúng sẽ được giữ ở vị trí bằng cơ chế không ngắt. Khi xảy ra lỗi, bộ ngắt tương ứng sẽ kích hoạt cơ cấu, nhả chốt và khiến cầu dao 1250 amp 3 cực 600v mccb tự động ngắt, từ đó bảo vệ mạch điện.

1. Đơn vị chuyến đi Shunt

Chuyến đi shunt được sử dụng cho hoạt động điều khiển từ xa. Nó cho phép mở mạch thông qua cầu dao 1250 amp 3 cực 600v mccb từ xa.

2. Đơn vị chuyến đi hiện tại

Bộ phận này cung cấp khả năng bảo vệ chống đoản mạch và quá dòng. Khi dòng điện vượt quá giá trị đặt trước, lực điện từ do bộ ngắt tạo ra sẽ nhả chốt. Tiếp điểm chuyển động sau đó tách ra nhanh chóng dưới tác dụng của lực lò xo, làm gián đoạn mạch điện.

3. Đơn vị ngắt điện áp

Bộ phận này cung cấp khả năng bảo vệ chống mất điện áp. Cuộn dây của nó được nối trực tiếp với nguồn điện và vẫn có điện trong điều kiện bình thường, điều này cho phép cầu dao 1250 amp 3 cực 600v mccb luôn ở trạng thái đóng. Khi mất nguồn hoặc điện áp giảm đáng kể, lực từ sẽ yếu đi và trở nên thấp hơn lực lò xo. Sau đó, lò xo dẫn động lõi chuyển động, nhả chốt và khiến cầu dao 1250 amp 3 cực 600v mccb bị ngắt.

4. Bộ ngắt nhiệt

Khi dòng điện quá tải chạy qua cầu dao 1250 amp 3 cực 600v mccb, dải lưỡng kim bên trong bộ ngắt nhiệt sẽ nóng lên do dòng điện. Vì hai kim loại có hệ số giãn nở khác nhau nên chúng uốn cong với tốc độ khác nhau khi đun nóng. Biến dạng này đẩy cơ cấu ngắt, khiến cầu dao vỏ đúc MCCB 1250 amp 3 cực mở ra và làm gián đoạn mạch điện.

Thông số cầu dao 1250 amp 3 cực 600v mccb:
