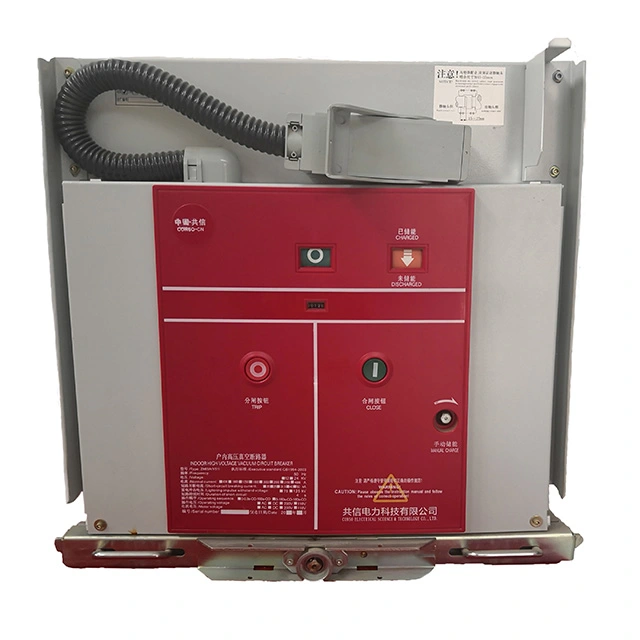

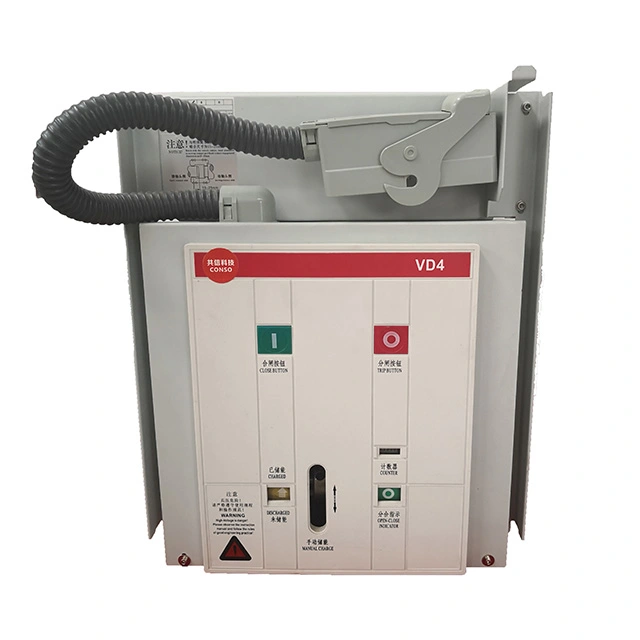

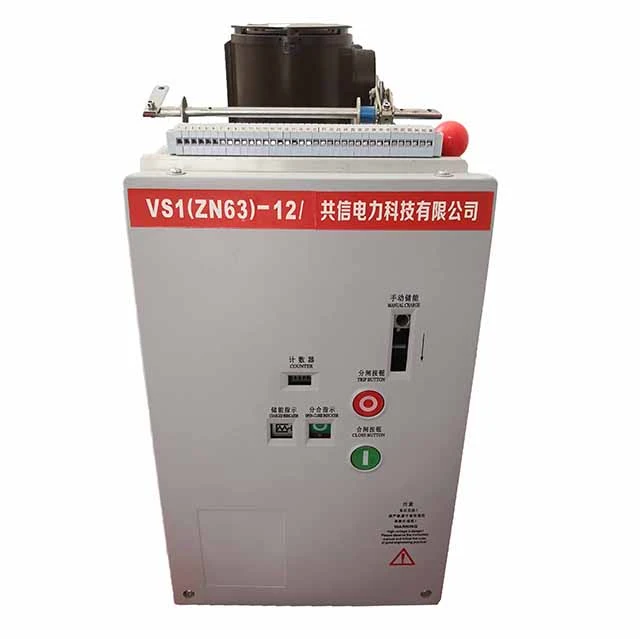

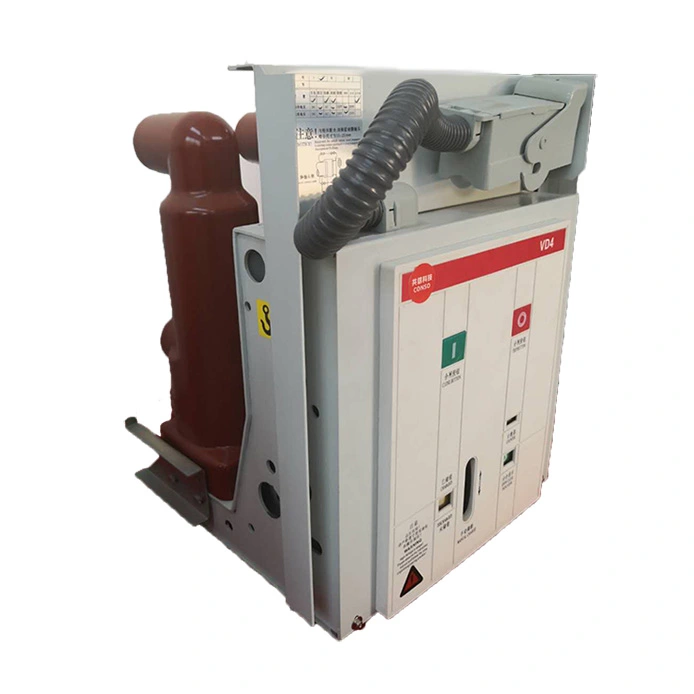

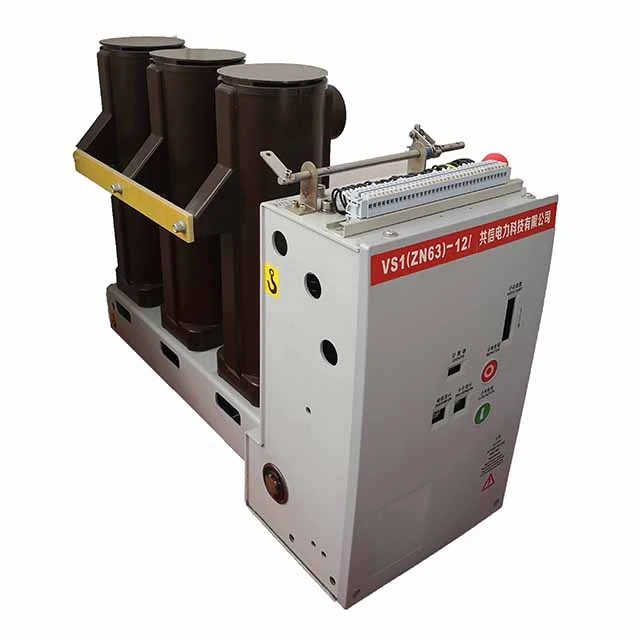

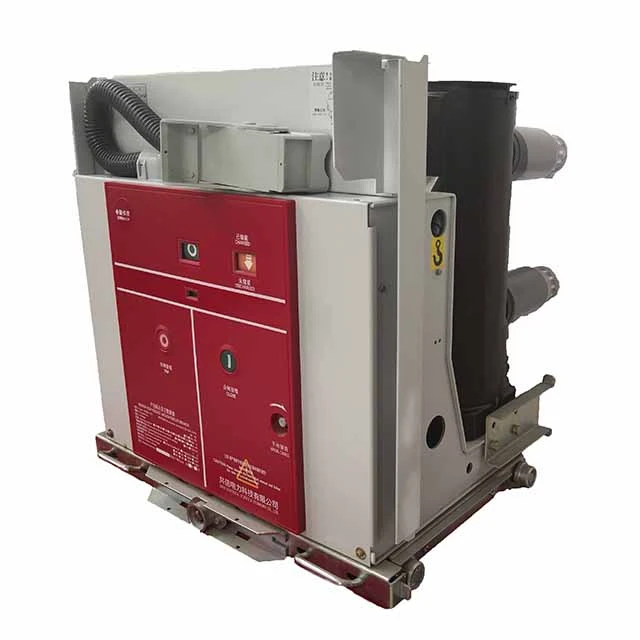

Máy cắt ckt chân không điện 11kv vcb được thiết kế để sử dụng trong hệ thống điện 12kV như một thiết bị bảo vệ và điều khiển cho thiết bị lưới điện cũng như các cơ sở điện công nghiệp và khai thác mỏ. Nó có thể được lắp đặt trong các thiết bị đóng cắt như bảng điện dòng KYN28, HXGN và GG-1A, đồng thời phù hợp cho các ứng dụng yêu cầu hoạt động thường xuyên.
Các loại lắp đặt sẵn có của máy cắt ckt chân không điện 11kv vcb bao gồm loại xe đẩy (xe đẩy tay), loại cố định, loại gắn bên hông và loại nam châm vĩnh cửu. Theo cấu trúc cách nhiệt, nó được cung cấp ở loại tiêu chuẩn, loại xi lanh cách điện và loại cột nhựa đúc. Các thiết bị phụ trợ tương thích của máy cắt ckt chân không điện 11kv vcb bao gồm xe tải cách ly, xe đẩy cầu chì và xe đẩy biến điện áp.
Cấu trúc: Bộ ngắt chân không và mạch dẫn điện chính được bọc trong nhựa epoxy, mang lại khả năng chống rung, bụi, ẩm và ô nhiễm tuyệt vời. Thiết kế này tăng cường đáng kể độ tin cậy và kéo dài tuổi thọ sử dụng trong môi trường khắc nghiệt.
Bộ ngắt chân không: Mang lại hiệu suất dập hồ quang và khả năng ngắt mạnh mẽ, đảm bảo khả năng cắt ngắn mạch cao (lên đến 40kA) và độ bền điện ổn định.
Cơ chế vận hành: Được thiết kế như một bộ phận tích hợp với thân cầu dao, nó có thể được cấu hình linh hoạt để lắp đặt cố định, xe đẩy (xe đẩy tay) hoặc gắn bên hông, để đáp ứng các yêu cầu của các hệ thống thiết bị đóng cắt khác nhau.
Chức năng bảo vệ: Tích hợp bảo vệ chống quá tải, ngắn mạch, thiếu điện áp, đảm bảo hệ thống điện vận hành an toàn, tin cậy.
Độ bền cơ học: hơn 10.000 hoạt động.
|
Tối đa. Điện áp làm việc (kV) |
12 |
||
|
Điện áp hoạt động (V) |
AC 220/110 DC 220/110 |
||
|
Tần số định mức (Hz) |
50 |
||
|
Dung sai điện áp xung chiếu sáng định mức (kV) |
75 |
||
|
1 phút Nguồn điện Tần số Điện áp (kV) |
42 |
||
|
Dòng điện ngắn mạch định mức (kA) |
25 |
31.5 |
40 |
|
Dòng điện định mức (A) |
630 |
630/1250 |
1250/1600 |
|
1250 |
1600/2000 |
2000/2500 |
|
|
1600 |
2500/3150/4000 |
3150/4000 |
|
|
Tuổi thọ cơ khí (lần) |
10000 hoặc 20000 |
||
|
Tốc độ đóng trung bình (m/s) |
0,5 đến 0,8 |
||
|
Tốc độ vấp trung bình (m/s) |
0,9 đến 1,2 |
||
|
Thời gian ngắt ngắn mạch định mức (lần) |
30 |
||
|
Thời gian đóng (ms) |
35 đến 70 |
||
|
Thời gian vấp ngã (ms) |
20 đến 50 |
||
